Name: SMD de gran tamaño 14 x 9,0 mm TCXO 5 ~ 40MHz 3.3V para estación base
Brand: Shenzhen Crystal Technology Industrial Co., Ltd.
SKU: SJK-9T
Price: 1,499.05 USD
Availability: InStock

Nombre De La Marca:	SJK
Número De Modelo:	SJK-9T
Cuota De Producción:	100 piezas
Precio:	negotiable
Detalles Del Embalaje:	1Kp/carrete
Condiciones De Pago:	T/T

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

China.

Certificación:

SGS, RoHS, REACH

Modelo:

Las series 9T (SMD TCXO/VC-TCXO)

Rango de frecuencia:

5 ~ 40 MHz

Válvula de alimentación:

3.3V/5.0V

Estabilidad de frecuencia:

Se aplicarán las siguientes medidas:

Tamaño:

14.3*8,7*4,9 mm

Aplicaciones:

Estación base, WLAN, WiMAX, Equipo a gran escala, etc.

Capacidad de la fuente:

70KKpcs/M

Resaltar:

Oscilador tcxo de gran tamaño

Tcxo oscilador 14 x 9

0 mm

Descripción del producto

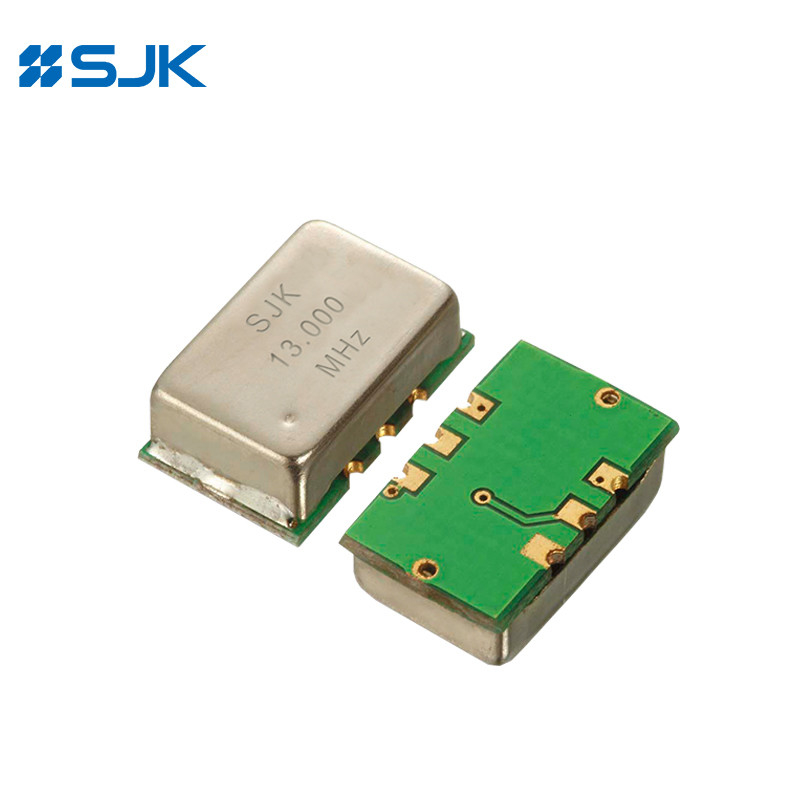

SMD de gran tamaño 14*9.0mm TCXO 5~40MHz 3.3V para estación base

Características

El SMD típico de 14,3 × 8,7 × 4,9 mm TCXO / VC-TCXO

Revestimiento metálico basado en PCB FR-4

Onda senoidal recortada o salida CMOS

Frecuencia de salida: 5MHz~40MHz

VCTCXO disponible

Opción de baja corriente

Aplicaciones: Equipo a gran escala, estación base, WLAN, WiMAX, equipo de prueba, etc.

Conforme a la Directiva RoHS y libre de Pb

Especificaciones

El tipo		9T SMD TCXO / VC-TCXO
Tipo de salida		Onda seno cortada	CMOS
Carga de salida		10KΩ//10pF	15pF, o especificar
Rango de frecuencia		5 ~ 40 MHz
Válvula de alimentación		3.3V / 5.0V
Corriente de suministro		3.5mA al máximo.	6mA como máximo.
Nivel de producción		0.8 Vp-p Min.	0Las partidas de los componentes de las máquinas de ensamblaje deberán estar equipadas con un dispositivo de ensamblaje.
Estabilidad de frecuencia	Las normas de seguridad	± 2,0 ppm Máx. (después de 2 reflujos)
	y temperatura	± 0,5 ppm
	Válvula de alimentación (Vcc ± 5%)	± 0,2 ppm como máximo.
	Variación de la carga (la carga varía ± 10%)	± 0,2 ppm como máximo.
	Contra el envejecimiento	± 1,0 ppm máximo.
Control automático de frecuencia (AFC) Rango (VC-TCXO)		Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero.
Tiempo de arranque		Dos segundos como máximo.
Temperatura de funcionamiento		-40 °C a +85 °C, o especificar
Ciclo de trabajo			Entre el 45 y el 55%
Ruido de fase @10MHz	100 kHz	- 120 dBc/Hz
	1 kHz	-140 dBc/Hz
	10 kHz	-148 dBc/Hz
Unidad de embalaje		200 piezas por carrete

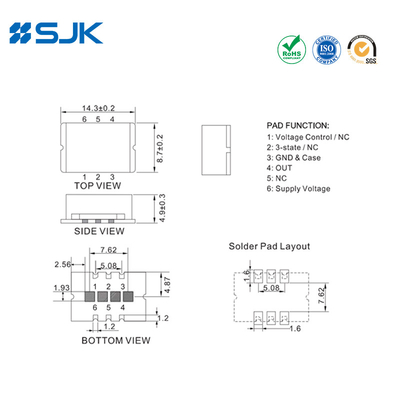

Dimensiones [mm]

SMD de gran tamaño 14 x 9,0 mm TCXO 5 ~ 40MHz 3.3V para estación base 0

SMD de gran tamaño 14 x 9,0 mm TCXO 5 ~ 40MHz 3.3V para estación base 1 +86-755-88352869 El número de teléfono es:

SMD de gran tamaño 14 x 9,0 mm TCXO 5 ~ 40MHz 3.3V para estación base 2 Rita@q-crystal.com y otros
