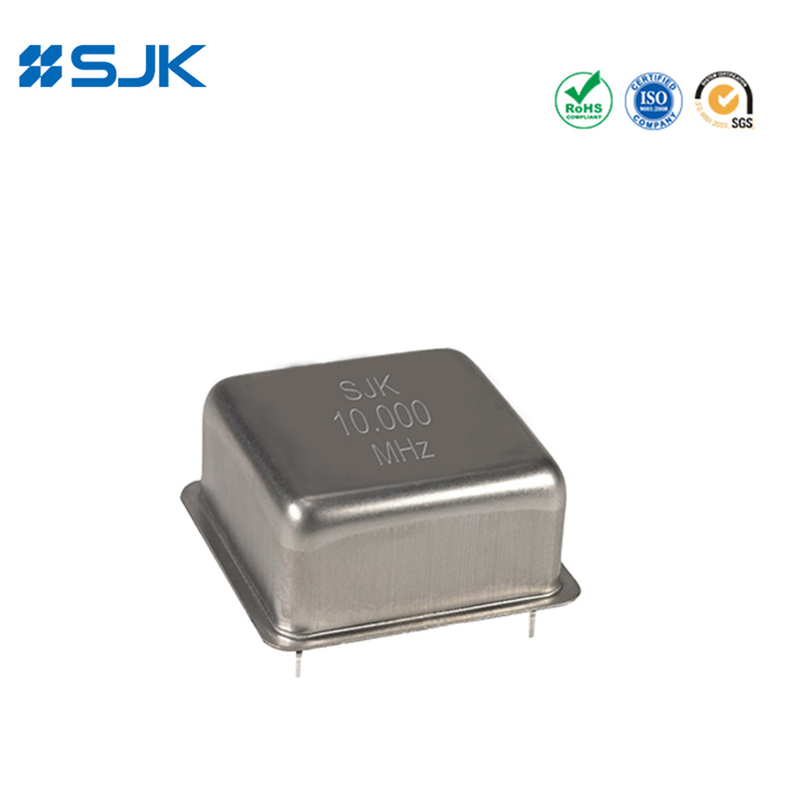

Name: 25 X 25 X 12 mm OCXO 5 ~ 100MHz 5.0V O 12V ± 100ppb Para el circuito de tiempo de referencia
Brand: Shenzhen Crystal Technology Industrial Co., Ltd.
SKU: SJK-9M
Price: 1,499.05 USD
Availability: InStock

Nombre De La Marca:	SJK
Número De Modelo:	SJK-9M
Cuota De Producción:	100 piezas
Precio:	negotiable
Detalles Del Embalaje:	100 piezas por bolsa
Condiciones De Pago:	T/T

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

China.

Certificación:

SGS, RoHS, REACH

Modelo:

9M Serie DIP OCXO

Rango de frecuencia:

5 ~ 100 MHz

Válvula de alimentación:

3.3V/5.0V/12V

Tolerancia a la frecuencia:

100 ppm

Tamaño:

25*25*12 mm

Aplicaciones:

Estación base, interruptor digital, circuito de tiempo de referencia, etc.

Capacidad de la fuente:

70KKpcs/M

Resaltar:

Oscilador de cristal controlado por horno de 25 x 25 x 12 mm

Oscilador de cristal con control de horno de 100 pppb

Ventilación oscilante de alta frecuencia de 100 MHz

Descripción del producto

A través del agujero 25*25*12mm OCXO 5~100MHz 5.0V O 12V ±100ppb -30~+70°C Para el circuito de tiempo de referencia

Características

OXO (Oscilador de cristal controlado por horno)

Tipo 25,4 × 25,4 × 12,7 mm DIP a través del agujero OCXO

Rango de frecuencia de 5 MHz a 100 MHz

Estabilidad de frecuencia de ±3ppb a más de -40 ~ +85°C

Estrato 3 (en general ± 0,3 ppm, incluidos los 10 años de envejecimiento)

Calentamiento muy rápido y estabilidad precisa

Aplicaciones: Estación base, interruptor digital, equipo de prueba, equipo de medición, SDH, SONET, etc.

Conforme a la Directiva RoHS y libre de Pb

Especificaciones

El tipo		Serie 9M DIP OCXO
Tipo de salida		Las condiciones de las emisiones de gases de efecto invernadero
Carga de salida		15pF, o especificar
Forma de onda de salida		Rectangular
Válvula de alimentación		3.3V/5.0V	12 V
Rango de frecuencia		5 ~ 40 MHz	10 ~ 100 MHz
Temperatura de funcionamiento		-40 °C a +85 °C, o especificar
Estabilidad de frecuencia	Tolerancia a la frecuencia	± 10 ppm como máximo.
	Temperatura de funcionamiento	Las emisiones de gases de efecto invernadero se calcularán de acuerdo con el método de cálculo de las emisiones.
	contra la tensión de alimentación	± 5 ppm máximo (± 5 cambios)
	En relación con la carga	± 5 ppm máximo (± 10 cambios)
	Contra el envejecimiento	±0,5 ppm/día, ±50 ppm/año, ±0,3 ppm/10 años
La tensión de la unidad de ensayo deberá ser igual a la tensión de la unidad de ensayo.		0Las partidas de los componentes de las máquinas de ensamblaje deberán estar equipadas con un dispositivo de ensamblaje.
Ciclo de trabajo		Entre el 45 y el 55%
Especulación		-60 dBc
Calentamiento		±10ppb (En 2 minutos @+25, referido a 1 hora)
Consumo de energía (estado fijo)		1.3W máximo.
Rango de ajuste de frecuencia		Las emisiones de gases de efecto invernadero de los Estados miembros de la Unión y de los Estados miembros de la Unión se calcularán en función de las emisiones de gases de efecto invernadero de los Estados miembros.
Ruido de fase @20MHz	@10Hz	- 120 dBc/Hz
	@100Hz	-135 dBc/Hz
	@ 1KHz	-145 dBc/Hz
	@10KHz	- 150 dBc/Hz
Unidad de embalaje		100 piezas.

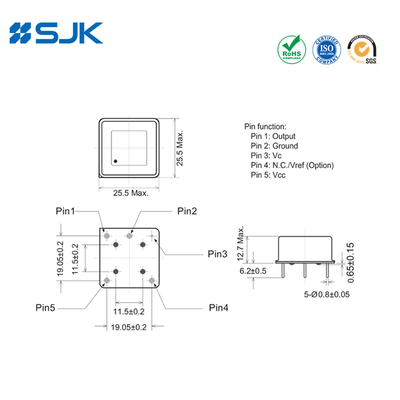

Dimensiones [mm]

25 X 25 X 12 mm OCXO 5 ~ 100MHz 5.0V O 12V ± 100ppb Para el circuito de tiempo de referencia 0

25 X 25 X 12 mm OCXO 5 ~ 100MHz 5.0V O 12V ± 100ppb Para el circuito de tiempo de referencia 1 +86-755-88352869 El número de teléfono es:

25 X 25 X 12 mm OCXO 5 ~ 100MHz 5.0V O 12V ± 100ppb Para el circuito de tiempo de referencia 2 Rita@q-crystal.com y otros

Etiquetas:

Oscilador de cristal controlado por horno de 25 x 25 x 12 mm

Oscilador de cristal con control de horno de 100 pppb

Ventilación oscilante de alta frecuencia de 100 MHz
