Name: Filtro SMD de alta frecuencia 2520 SAW 1568MHz para el componente de la sierra de baja pérdida de amplitud
Brand: Shenzhen Crystal Technology Industrial Co., Ltd.
SKU: SJK-5AWSF1568MA6 y sus componentes
Price: 1,499.05 USD
Availability: InStock

Nombre De La Marca:	SJK
Número De Modelo:	SJK-5AWSF1568MA6 y sus componentes
Cuota De Producción:	1000 piezas
Precio:	negotiable
Detalles Del Embalaje:	3 Kpcs por carrete
Condiciones De Pago:	T/T

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

China.

Certificación:

SGS, RoHS, REACH

Modelo:

Filtro SAW de 5AW

Frecuencia:

1568MHz

Pérdida de inserción:

2.0 dB máximo.

Tamaño:

2.5*2.0*0.7 mm

ancho de banda 3db:

Tipo 43MHz

Rango de temperatura de funcionamiento:

-40 °C a + 85 °C

Rango de temperatura de almacenamiento:

-55~+125℃

Capacidad de la fuente:

30 Kpcs por mes

Resaltar:

Filtro de sierra personalizado SMD 2520

filtro de sierra personalizado 1568MHz

Filtro de alta frecuencia de baja pérdida

Descripción del producto

SMD de alta frecuencia 2520 SAW Filtro 1568MHz para amplitud, componente de sierra de baja pérdida

Características

Paquete cerámico para tecnología montada en superficie (SMT)

Filtro SAW de alta frecuencia

Tamaño del paquete 2,5 × 2,0 × 0,65 mm

Tipo de paquete DCC4A

Dispositivo electrostático sensible (ESD)

Instalación automática y soldadura por reflujo

Conforme con la Directiva RoHS y libre de Pb

Especificaciones

Punto de trabajo		El mínimo	Típico	El número máximo	Unidad
Frecuencia del centro		1568.00MHz u otras altas frecuencias			frecuencia de radio
Pérdida de inserción			1.4	2.0	Db
Pérdida de inserción	1559.08~1563.098MHz		1.6	2.5	Db
Pérdida de inserción	1573.42~1577.420MHz		1.7	2.5	Db
Amplitud de la onda (p-p)	1559.098~1577.42MHz		0.5	1.0	Db
Ancho de banda de 3 dB		35	43		frecuencia de radio
Ripple de retraso de grupo	1559.098~1577.42MHz		10	30	n y
Atenuación absoluta	DC~1463.00MHz	32	38		Db
	1463.00~1493.00MHz	38	43		Db
	1493.00~1512.00MHz	35	40		Db
	1512.00~1624.00MHz	50	55		Db
	1643.00~1673.00MHz	48	53		Db
	1673.00~2000.00MHz	40	45		Db
	2000.00~1463.00MHz	25	30		Db
Input VSWR	1559.098~1577.42MHz		1.5:1	2.0:1
VSWR de salida	1559.098~1577.42MHz		1.5:1	2.0:1
Temperatura de funcionamiento		-40 años.		+ 85	°C
Temperatura de almacenamiento		- 55 años		125	°C

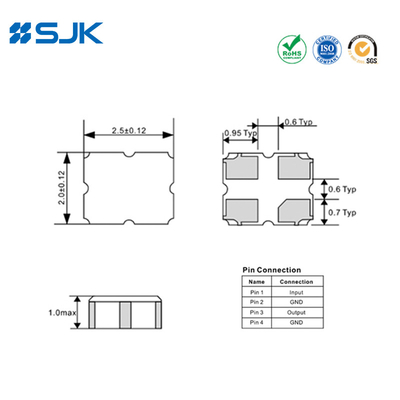

Dimensiones [mm]
