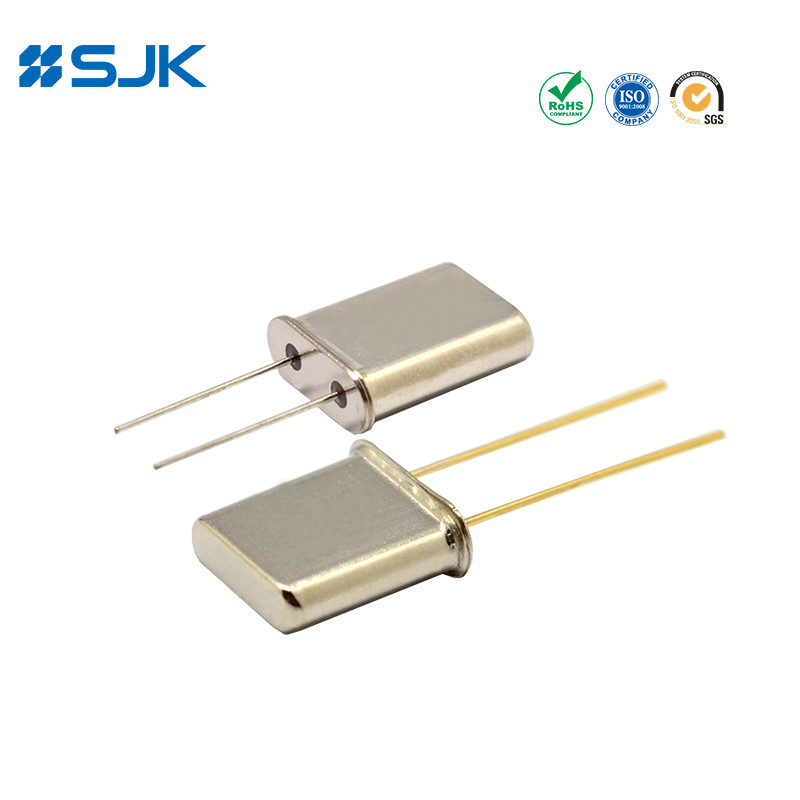

SJK-6A03884MCZ222ZA6 MHz Resonador de cristal 3.8845MHz 30pF

Cuota De Producción:	1000 piezas
Precio:	negotiable
Condiciones De Pago:	T/T

Información detallada

Descripción del producto

Información detallada

Documento:

6A-49U.pdf

Paquete:

49U

Frecuencia:

3.8845MHz

CL:

30 pF

Tolerancia de frecuencia a 25°C:

± 20 ppm

Temperatura de trabajo:

-20~+70℃

Estabilidad de frecuencia:

± 20 ppm

Cantidad de orden mínima:

1000 piezas

Precio:

negotiable

Las existencias:

No hay más

Método de envío:

Expreso

Descripción:

A través del resonador de cristal de 49U con 3.8845MHz 30pF ± 20ppm -20~+70°C ± 20ppm

Condiciones de pago:

T/T

Resaltar:

Resonador de cristal 3.8845MHz

Resonador de cristal 30pF

6A03884MCZ222ZA6

Descripción del producto

A través del resonador de cristal de 49U con 3.8845MHz 30pF ± 20ppm -20~+70°C ± 20ppm

6A Cristal

HC-49U de cristal soldado de caja dura.
El paquete de metal hermético asegura una alta fiabilidad.
Paquete de cinta para el funcionamiento de carga automática.

Especificaciones

El tipo	6A Cristal a través del agujero
Rango de frecuencia	1 a 150 MHz
Tolerancia de frecuencia (a 25°C)	± 20 ppm, o especificar
Estabilidad de frecuencia sobre la temperatura de funcionamiento	± 20 ppm, o especificar
Rango de temperatura de funcionamiento	-20 °C a +70 °C, o especificar
Rango de temperatura de almacenamiento	-55 ~ + 125 °C
Capacidad de carga	16pF, 20pF, 30pF, 32pF, o especificar
Nivel de la unidad	1 ~ 500 μw (100 μW por ejemplo)
Capacidad de derivación (C0)	7pF máximo.
Envejecimiento (a 25°C)	± 3 ppm/año máximo.
Unidad de embalaje	100 piezas.

Resistencia en serie equivalente (ESR)

Las condiciones		Tercera Overtone		Quinto Overtone
1 a 3,0 MHz	350Ω como máximo.	20 a 25 MHz	50Ω como máximo.	70~100 MHz	60Ω como máximo.
3 a 3,5 MHz	150Ω como máximo.	25 a 30 MHz	40Ω como máximo.	100 ~ 125 MHz	60Ω como máximo.
3.5~4.0MHz	90Ω como máximo.	30 ~ 75 MHz	40Ω como máximo.	125 ~ 150 MHz	60Ω como máximo.
4 ~ 7,0 MHz	60Ω como máximo.	75 ~ 100 MHz	60Ω como máximo.
7 ~ 15,0 MHz	35Ω como máximo.
15 a 30 MHz	25Ω como máximo.

Etiquetas:

Resonador de cristal 3.8845MHz

Resonador de cristal 30pF

6A03884MCZ222ZA6

Productos relacionados

el video

Unidad de cristal de vidrio de alta precisión de la serie 6I SMD5032 8MHz a 54MHz para PC PDA DSC Tarjeta de interfaz USB

Consiga el mejor precio

el video

Unidad de cristal M49SMD de la serie 6P 7 X 4 mm Tamaño 6.7458MHz a 50MHz para dispositivos industriales

Consiga el mejor precio

el video

Tipo de sumisión de baja frecuencia de soporte de resonancia de cristal UM-1

Consiga el mejor precio

el video

Unidad de cristal SMD1210 de perfil bajo para el rango de alta frecuencia de 26MHz a 96MHz para el dispositivo del sistema de comunicación inalámbrica

Consiga el mejor precio

el video

7F Serie SMD2016 Unidad de cristal 16MHz a 96MHz para un mejor rendimiento

Consiga el mejor precio

el video

Unidad de cristal SMD1612 de la serie 7Y ultra miniatura 24MHz - 80MHz para dispositivos de comunicación

Consiga el mejor precio

el video

Unidad de cristal SMD2520 de la serie 7E de 12 MHz a 96 MHz de alta precisión para comunicaciones inalámbricas

Consiga el mejor precio

el video

Unidad de cristal de costura SMD3225 miniatura y ligera de la serie 7U Estabilidad de alta frecuencia para aplicaciones de alta frecuencia

Consiga el mejor precio

Resonador de cristal

Unidad de cristal de la serie 6A, HC-49/U

Serie 6B, unidad de cristal HC-49S/SS

Unidad de cristal de la serie 6C, HC-49SMD/49SSMD

Unidad de cristal de la serie 6P HC-M49SMD

Serie 6D, Unidad de cristal UM-1

Unidad de cristal de tipo cilindro de la serie 6Z

Serie 7S, unidad de cristal de costura SMD 1210

Unidad de cristal de costura SMD 1612 de la serie 7Y

Unidad de cristal de costura SMD 2016 de la serie 7F

Unidad de cristal de costura SMD 2520, serie 7E

Unidad de cristal de costura SMD 3225 de la serie 7U

Unidad de cristal de costura SMD 5032 de la serie 7I

Unidad de cristal de costura SMD 6035 serie 6G

Unidad de cristal de costura SMD 7050 de la serie 6F

Serie 7Z, unidad SMD 2520 de cristal de vidrio

Unidad de cristal de vidrio SMD 3225 de la serie 7V

Unidad de cristal de vidrio SMD 5032 de la serie 6I

Unidad de cristal de vidrio SMD 6035

32Cristales de tenedor de sintonía de.768KHz

Serie 7K, SMD 1610 Cristal de tenedor de ajuste

Serie 7R, SMD 2012 Cristal de horquilla de afinación

Serie 7L, SMD 3215 Cristal de tenedor de sintonía

Serie 7M, SMD 7015 Cristal de horquilla de afinación

Serie 6LC, SMD 8038 Cristal de tenedor de ajuste

Serie 6LB, SMD 206B Cristal de tenedor de ajuste

Serie 6K6, a través del agujero 2 * 6mm de afinación de cristal de tenedor

Serie 6K8, cristal de tenedor de ajuste de 3 * 8 mm con agujero

Oscilador cristalino

La serie 8N, SMD 1612 Oscilador de cristal

Se trata de una serie de osciladores de cristal SMD 2016 de serie 1N.

La serie 2N, SMD 2520 Oscilador de cristal

Sección 3N, oscilador de cristal SMD 3225

Se trata de una serie de 7N, SMD 5032 Oscilador de cristal

Serie 6N, SMD 7050 Oscilador de cristal

La serie 9N, SMD 1490 Oscilador de cristal

Serie 6MF, oscilador de cristal de tamaño completo a través del agujero

Serie 6MH, oscilador de cristal de tamaño medio a través del agujero

Ocilador diferencial

Se trata de una serie de 3J, SMD 3225 LVPECL Oscilador de salida

La serie 3D, SMD 3225 Oscilador de salida LVDS

Oscilador de salida SMD 3225 HCSL de la serie 3H

La serie 5J, SMD 5032 LVPECL Oscilador de salida

Se aplicará el método de ensayo de la serie 5D.

Se trata de una serie de 5H, SMD 5032 HCSL Oscilador de salida

Se trata de un sistema de control de velocidad de salida de alta velocidad de alta velocidad.

Se aplicará el método de ensayo de la serie 7B.

Se trata de una serie de 7H, SMD 7050 HCSL Oscilador de salida

La serie 9J, SMD 1490 LVPECL Oscilador de salida

La serie 9D, SMD 1490 Oscilador de salida LVDS

Ocho y ocho

Serie 1X, SMD 9*7 tamaño OCXO

Serie 9X, SMD 14*9*5 Tamaño OCXO

Serie 5X, SMD 25*22*11 Tamaño OCXO

Serie 2X, OCXO a través del agujero

Serie 3X, a través del agujero 20*20 OCXO

Serie 9M, agujero a través 25*25*12 OCXO

Serie 6X, agujero a través 36 * 27 * 12 tamaño OCXO

TCXO/VC-TCXO

La serie 7X, SMD 2016 TCXO / VC-TCXO

Serie 7Q, SMD 2520 TCXO / VC-TCXO onda senoidal recortada

Serie 7T, SMD 3225 CMOS TCXO / VC-TCXO

La serie 5T, SMD 5032 TCXO / VC-TCXO

La serie 8T, SMD 7050 TCXO / VC-TCXO

La serie 9T, SMD 1490 TCXO / VC-TCXO

Serie 6T, TCXO / VC-TCXO a través del agujero

La serie 1T SMD 1612 TCXO/VC-TCXO

Serie 8W SMD 3225 TCXO /VC-TCXO (onda senoidal cortada)

La serie 7W SMD 2520 TCXO /VC-TCXO (CMOS)

VCXO

Serie 3S, SMD 3225 CMOS Salida VCXO

La serie 3P, SMD 3225 LVPECL Salida VCXO

Serie 5S, SMD 5032 CMOS Salida VCXO

La serie 5P, SMD 5032 LVPECL Salida VCXO

La serie 5V, SMD 5032 LVDS Salida VCXO

Serie 6S, SMD 7050 CMOS Salida VCXO

La serie 7P, SMD 7050 LVPECL Salida VCXO

La serie 6V, SMD 7050 LVDS Salida VCXO

Serie 9S, SMD 1490 CMOS Salida VCXO

La serie 9P, SMD 1490 LVPECL Salida VCXO

Serie 9X, SMD 1495 Tamaño OCXO

Serie 5X, SMD 252211 Tamaño OCXO

Serie 9M, agujero a través 252512 OCXO
