Name: Alta estabilidad SMD en miniatura de 4 pastillas OCXO 1X Serie SMD 9 X 7 Tamaño OCXO para sintetizador Switch digital
Brand: Shenzhen Crystal Technology Industrial Co., Ltd.
SKU: Se aplicará el procedimiento siguiente:
Price: 1,499.05 USD
Availability: InStock

Nombre De La Marca:	SJK
Número De Modelo:	Se aplicará el procedimiento siguiente:
Cuota De Producción:	1000 piezas
Precio:	Negotiate
Detalles Del Embalaje:	1000pcs /reel
Condiciones De Pago:	T/T

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

China.

Certificación:

SGS, RoHS, REACH

Punto de trabajo:

1X Serie SMD 9*7 OCXO

Frecuencia:

10 MHz a 50 MHz

Tamaño del paquete:

9.7*7.5*4.1 mm

Válvula de alimentación:

3.3V /5V

Tipo de salida:

HCMOS / onda senoidal recortada

Producto verde:

Conforme con la Directiva RoHS, libre de Pb

Capacidad de la fuente:

PC 30K por mes

Resaltar:

Oscilador ocxo de 4 almohadillas

ocxo oscilador SMD 9 x 7

Interruptor de ruido de fase ultra baja ocxo

Descripción del producto

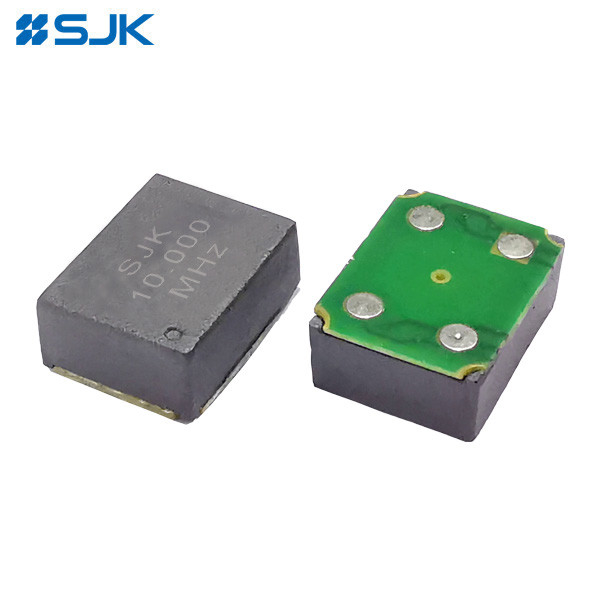

Alta estabilidad SMD de 4 pastillas en miniatura OCXO 1X Serie SMD 9 * 7 Tamaño OCXO para Switch digital de sintetizador

Características:

Dimensión 9,7 × 7,5 × 4,1 mm, paquete SMD de 4 pastillas en miniatura
3tensiones de alimentación de 3 V, 5 V
Estrato 3
Tipo de salida: onda senoidal recortada / HCMOS
Rango de alta frecuencia: 10MHz ~ 50MHz
Estabilidad ± 20 pppb a más de -40°C~+85°C
Control de voltaje (afinación electrónica de frecuencia) está disponible
Aplicación para células pequeñas, pruebas e instrumentación, sintetizadores, interruptores digitales, dispositivos de telecomunicaciones portátiles, etc.
Compatible con la Directiva RoHS / libre de Pb

Especificaciones electrónicas:

Punto de trabajo		1X Serie SMD 9*7 OCXO
Forma de onda de salida		HCMOS		Onda senoidal recortada
Rango de frecuencia		10 MHz a 50 MHz		10 MHz a 50 MHz
Válvula de alimentación		3.3V	5 V	3.3V	5 V
Tolerancia de calibración inicial		± 500 ppm (máximo)		Se aplicarán las siguientes medidas:
		Vcon = +1,65V	Vcon = +2,5 V	Vcon = +1,65V	Vcon = +2,5 V
Tipo de corte de cristal utilizado		Cristal de corte de TI
Estabilidad de frecuencia	y temperatura	± 10 ppm (máximo) sobre -30°C y +70°C
		±20 ppb (máximo) entre -40°C y +85°C
	Versus tensión de alimentación	± 10 ppm máximo (Vcc±5%)
	tiempo de calentamiento	5 minutos como máximo. Dentro de ±0,1 ppm de su frecuencia de referencia
	Contra el envejecimiento	± 3,0 ppm máximo después de 30 días; ± 600 ppm máximo durante el primer año; ± 3 ppm máximo durante 10 años.
	En comparación con el reflujo	± 1,0 ppm máximo, 1 reflujo y medido 24 horas después.
Control de tensión encendido Pín 1 (EFC)	Rango de ajuste de frecuencia	± 5 ppm por minuto.
	Rango de tensión de control	+1,65V ± 1,65V		+2,5 V±2,5 V
	Función de transferencia	Positivo: el aumento del voltaje de control aumenta la frecuencia de salida.
	Impedancia de entrada	100 KΩ por minuto.
	Linealidad de la EFC	± 10% como máximo.
El poder	Disposición de energía (@ 25°C)	0.4 W de potencia máxima en estado estacionario; 350 mA de potencia máxima en estado de encendido
Producción	Logic de salida alto (V)_{Oh, qué bueno.})	+2,4 V por minuto.	+4,5 V por minuto.	-	-
	Logic de salida bajo (V)_O.L.)	+0.4V máximo.	+0,5V máximo.	-	-
	Ciclo de trabajo	Entre el 45 y el 55%		-
	Carga	15pF		10KΩ//10pF ± 10%
	Nivel de tensión de salida (de pico a pico)	-	-	00,8 Vp-p min.
	Tiempo de subida / tiempo de caída	7nS máximo (20% a 80% de la forma de onda)
	No obstante lo dispuesto en el artículo 4, apartado 1, del Reglamento (CE) n.o 216/2008, los Estados miembros deben tener en cuenta las disposiciones del presente Reglamento en relación con las emisiones de gases de efecto invernadero.	10 Hz	100 Hz	1KHz	10 KHz
		-98 dBc	-126 dBc	-145 dBc	-152 dBc
Temperatura de funcionamiento		-20~+70°C, -40~+85°C, o especificar
Temperatura de almacenamiento		-55 ~ + 125 °C
Tamaño del paquete (LWH)		9.77.54.1 mm
Unidad de embalaje		1000 piezas por carrete

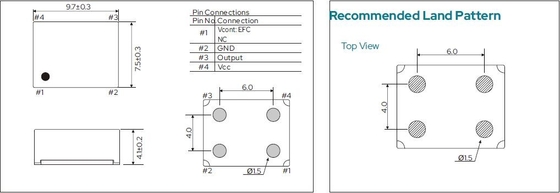

Las dimensiones:

Alta estabilidad SMD en miniatura de 4 pastillas OCXO 1X Serie SMD 9 X 7 Tamaño OCXO para sintetizador Switch digital 0
