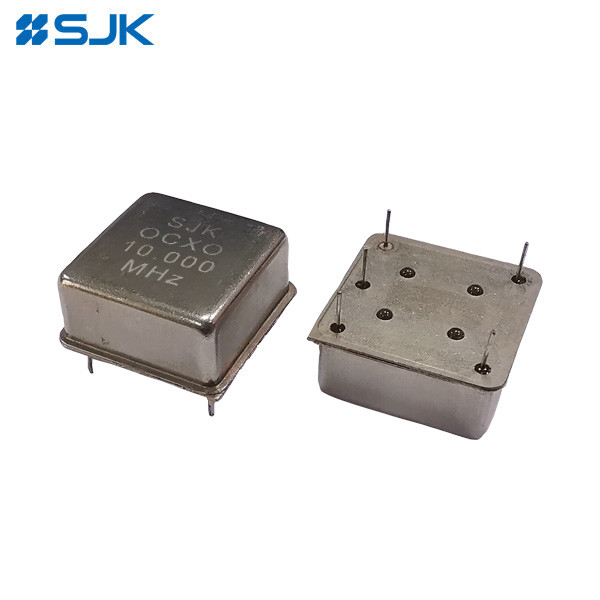

Name: Serie 3X a través del agujero 20*20 OCXO Rango de alta frecuencia 5MHz-40MHz Alta estabilidad 10ppb Para telecomunicaciones
Brand: Shenzhen Crystal Technology Industrial Co., Ltd.
SKU: DIP 20*20 OCXO
Price: 1,499.05 USD
Availability: InStock

Nombre De La Marca:	SJK
Número De Modelo:	DIP 20*20 OCXO
Cuota De Producción:	100 piezas
Precio:	Negotiate
Detalles Del Embalaje:	1000 piezas / Caja
Condiciones De Pago:	T/T

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

China.

Certificación:

SGS, RoHS, REACH

Punto de trabajo:

La serie 3X DIP 20*20 OCXO

Rango de frecuencia:

5 MHz a 40 MHz

Tamaño del paquete:

20.6*20.6*11.0 mm

Tipo de paquete:

Por-agujero

Tipo de salida:

HCMOS

Válvula de alimentación:

3.3V /5V

Capacidad de la fuente:

PC 30K por mes

Resaltar:

el oscilador ocxo 20 x 20

Oxo oscilador de 5 MHz

Oscilador de alta frecuencia de 40 MHz

Descripción del producto

3X Serie A través del agujero 20 * 20 OCXO Rango de alta frecuencia 5MHz-40MHz Alta estabilidad 10ppb Para telecomunicaciones

Características:

Dimensión 20,6 × 20,6 × 11,0 mm, paquete de cubierta de metal a través del agujero
3tensiones de alimentación de 3 V, 5 V
Cristales de corte SC
Tipo de salida: HCMOS
Rango de alta frecuencia: 5MHz~40MHz
Estabilidad ±10ppb a más de -40°C~+85°C
Control de voltaje (afinación electrónica de frecuencia) está disponible
Aplicación para SDH/SONET, prueba e instrumentación, sintetizador, interruptor digital, circuito de cronometraje de referencia, etc.
Compatible con la Directiva RoHS / libre de Pb

Especificaciones electrónicas:

Punto de trabajo		La serie 3X DIP 20*20 OCXO
Forma de onda de salida		HCMOS
Rango de frecuencia		5 MHz a 40 MHz
Válvula de alimentación		3.3V		5 V
Tolerancia de calibración inicial		Se aplicarán las siguientes medidas:
		Vcon = +1,65V		Vcon = +2,5 V
Tipo de corte de cristal utilizado		Cristal de corte SC
Estabilidad de frecuencia	y temperatura	± 10 ppm máximo, entre -30°C y +70°C
		± 10 ppm máximo, entre -30°C y +70°C
		±10 ppb máximo, entre -40°C y +85°C
	Versus tensión de alimentación	± 10 ppm máximo (Vcc±5%)
	tiempo de calentamiento	3 minutos como máximo. Dentro de ±50ppb de su frecuencia de referencia
	Contra el envejecimiento	± 0,5 pppb máximo después de 30 días; ± 50 pppb máximo durante el primer año; ± 300 pppb máximo durante 10 años.
Control de tensión encendido Pín 1 (EFC)	Rango de ajuste de frecuencia	± 0,5 ppm min, ± 2 ppm como máximo.
	Rango de tensión de control	+1,65V ± 1,65V		+2,5 V±2,5 V
	Función de transferencia	Positivo: el aumento del voltaje de control aumenta la frecuencia de salida.
	Impedancia de entrada	100 KΩ por minuto.
	Linealidad de la EFC	± 10% como máximo.
El poder	Disposición de energía (@ 25°C)	1.3W de potencia máxima en estado estacionario; 800mA de potencia máxima en estado de encendido
Producción	Logic de salida alto (V)_{Oh, qué bueno.})	+2,4 V por minuto.		+3,5 V por minuto.
	Logic de salida bajo (V)_O.L.)	+0,5V máximo.		+0,5V máximo.
	Ciclo de trabajo	Entre el 45 y el 55%
	Carga	15pF
	Tiempo de subida / tiempo de caída	7nS máximo (20% a 80% de la forma de onda)
	No obstante lo dispuesto en el artículo 4, apartado 1, del Reglamento (CE) n.o 216/2008, los Estados miembros deben tener en cuenta las disposiciones del presente Reglamento en relación con las emisiones de gases de efecto invernadero.	10 Hz	100 Hz	1KHz	10 KHz
		-115 dBc	-135 dBc	-145 dBc	- 150 dBc
Temperatura de funcionamiento		-20~+70°C, -40~+85°C, o especificar
Temperatura de almacenamiento		-55 ~ + 125 °C
Tamaño del paquete (LWH)		20.620.611.0 mm
Unidad de embalaje		1000 piezas por caja

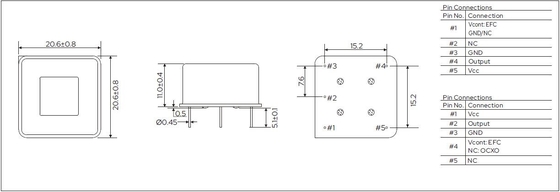

Las dimensiones:

Serie 3X a través del agujero 20*20 OCXO Rango de alta frecuencia 5MHz-40MHz Alta estabilidad 10ppb Para telecomunicaciones 0
