Name: SMD 7050 Oscilador LVPECL MEMS programable con 6 Pads soporte 1-220MHz 2.25-3.63V
Brand: Shenzhen Crystal Technology Industrial Co., Ltd.
SKU: SiT9121AC-1C2-33E125.000000T
Price: 1,499.05 USD
Availability: InStock

Nombre De La Marca:	SJK
Número De Modelo:	SiT9121AC-1C2-33E125.000000T
Cuota De Producción:	100 piezas
Precio:	negotiable
Detalles Del Embalaje:	3 Kpcs por carrete o 1 Kpcs por carrete
Condiciones De Pago:	T/T

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

China.

Certificación:

SGS, RoHS, REACH

Modelo:

SJK9121 Oscilador MEMS LVPECL/LVDS Salida

Rango de frecuencia:

1~220 MHz

Válvula de alimentación:

2.25 ~ 3.63V

Tipo de salida:

Las condiciones de los productos:

Estabilidad de frecuencia:

± 25 ppm

Tamaño:

7050

Aplicaciones:

10G Ethernet, SATA, almacenamiento, servidor, telecomunicaciones, estación base, etc.

Tipo de paquete:

El SMD

Tiempo de lanzamiento:

5 ms

envejecimiento:

+/- 3 ppm por año

Tamaño del paquete:

7.0 mm x 5,0 mm

Función de habilitación de salida:

- ¿ Qué?

Rango de temperatura de funcionamiento:

-40°C a +85°C

Carga de salida:

50 ohmios

Conforme a las normas de Rohs:

- ¿ Qué?

Rms del jitter de fase:

0.5 PS

Capacidad de la fuente:

8 Kpcs por día

Resaltar:

Oscilador MEMS programable

Oscilador MEMS de telecomunicaciones

Oscilador LVPECL de 5 ms

Descripción del producto

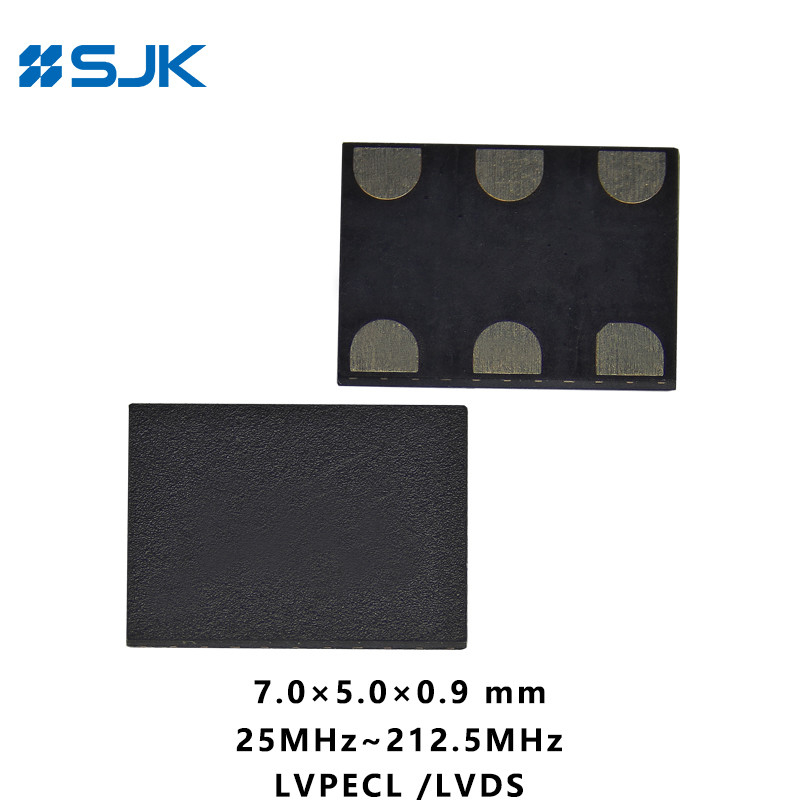

SMD 7050 Oscilador LVPECL MEMS programable con 6 Pads soporte 1-220MHz 2.25-3.63V

Características

Cualquier frecuencia de 1MHz a 220MHz con una precisión de 6 decimales

Excelente estabilidad de frecuencia tan baja como ± 10 ppm

0Jitter de fase RMS de.6ps entre 12KHz y 20MHz

Rango de temperatura industrial y comercial ampliado

Tipo de señal de salida LVPECL, LVDS

Tamaño con 3.2×2.5, 5,0 por 3.2, 7,0 × 5,0 mm

Instalación automática y soldadura por reflujo

Aplicaciones: Ethernet 10G, SONET, SATA, SAS, Telecom, almacenamiento, servidor, etc.

Conforme con la Directiva RoHS / libre de Pb

Especificaciones

El tipo	SiT9121 MEMS
Tipo de salida	El número de unidades de control de velocidad (LVDS)
Rango de frecuencia	1~220 MHz
Válvula de alimentación	2.5V, 3.3V, 2.25 ~ 3.62V
Estabilidad de frecuencia	± 10 ppm~± 50 ppm, o especificar
Temperatura de funcionamiento	-20 ~ + 70 °C, -40 ~ + 85 °C
Voltagem de entrada alta (VIH)	70% de Vdd
Voltagem de entrada baja (VIL)	El 30% de Vdd
Impedancia de tracción de entrada	250KΩ μ Max. (Pin1 lógico alto)
Impedancia de tracción de entrada	2MΩ Μmin. (Pin1 de lógica baja)
Tiempo de arranque	10 segundos como máximo.
Tiempo de reanudación	10 segundos como máximo.
Ciclo de trabajo	Entre el 45 y el 55%
Consumo actual	69mA al máximo.
Desactivar la corriente de suministro de OE	35mA como máximo.
Corriente de fuga de salida desactivada	1 μA máximo.
Corriente de espera	100 μA al máximo.
Corriente de salida máxima	30 mA como máximo.
Válvulas de alta tensión de salida (VOH)	Vdd-1.1V
VOL de salida	Vdd-1.9V
Variación de tensión diferencial de salida	2.0V máximo.
Tiempo de subida/caída	700ps máximo.
Tiempo de activación/desactivación de OE	115 en máximo.
Jitter de período RMS	1.7pS máximo.
Jitter de período RMS (aleatorio)	0.85pS máximo.
Rango de temperatura de almacenamiento	-60 ~ + 150 °C
Unidad de embalaje	3225: 3000 piezas por bobina 5032 / 7050: 1000 piezas por bobina

Dimensiones [mm]

SMD 7050 Oscilador LVPECL MEMS programable con 6 Pads soporte 1-220MHz 2.25-3.63V 0

SMD 7050 Oscilador LVPECL MEMS programable con 6 Pads soporte 1-220MHz 2.25-3.63V 1

SMD 7050 Oscilador LVPECL MEMS programable con 6 Pads soporte 1-220MHz 2.25-3.63V 2 +86-755-88352809, ext 851

SMD 7050 Oscilador LVPECL MEMS programable con 6 Pads soporte 1-220MHz 2.25-3.63V 3 Rita@q-crystal.com y otros
